Sistema para Monitoramento de Hélice Contínua
A técnica de fundações executada por perfuratrizes de Hélice Contínua teve grande desenvolvimento nos últimos anos, devido aos avanços na linha de equipamentos, sensores e dos serviços em nuvem.
O Sistema Ss-C10HC na máquina Perfuratriz de Estaca Hélice Contínua ou segmentada, mede e registra de forma simples, confiável e precisa os valores abaixo no momento da perfuração:
Inclinação da torre no plano XY (°);
Profundidade (m);
Velocidade de perfuração (m/h);
Torque da perfuração (N/m);
Velocidade de rotação do trado (RPM);
Penetração no solo (cm/volta);
Geolocalização da Perfuratriz através do GPS (opcional);
O Operador ao visualizar os dados da execução do estaqueamento, consegue rapidamente corrigir algum procedimento durante a execução, graças a alertas que o sistema emite em caso de problema em alguma variável;
No momento da concretagem, o Sistema Ss-C10HC mede e registra os valores abaixo:
Velocidade de subida (m/h);
Pressão do concreto (bar);
Sobre consumo de concreto (%);
Profundidade (m);
Inclinação da torre no plano XY (m);
Vazão do concreto (L/min);
Controle do volume de concreto acumulado (L);

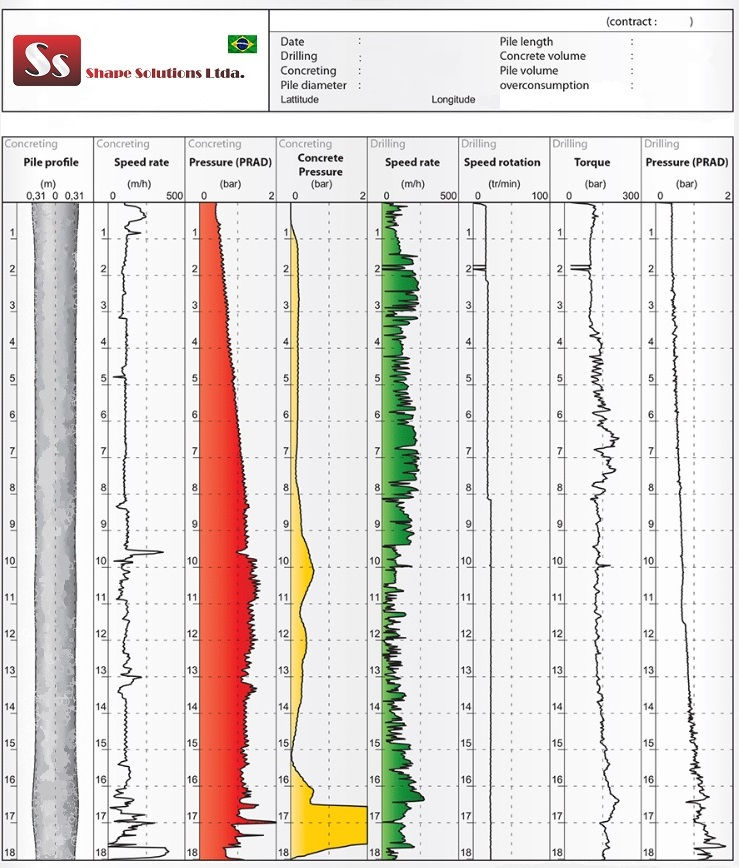

Perfil da estaca (apresenta de forma gráfica o concreto injetado na estaca);
Para garantir a qualidade e eficiência durante o processo da Estaca Hélice Contínua, é importante armazenar e gerenciar os dados de cada Estaca.
Os dados da estaca são enviados para o serviço em nuvem Shape, para que o cliente visualize os gráficos e relatórios.
O passo de gravação standard se dá a cada 7cm, podendo ser alterado conforme a necessidade do cliente.
O operador deverá informar no sistema antes de iniciar a operação:
Código ou nome da Máquina;
Código ou número da obra;
Número do contrato;
Número da Estaca;
Diâmetro interno do trado, por onde passará o concreto;
Diâmetro externo do trado, que determinará o diâmetro da furação;
Comprimento do trado;
Passo de gravação. O valor pré-configurado é de 7cm, podendo ser alterado conforme a necessidade da aplicação;
Profundidade máxima que a furação deverá ter (m);
Velocidade máxima de rotação que o trado deverá ter (r/min);
Velocidade máxima de descida que o trado deverá realizar (m/h);
Velocidade máxima de subida que o trado deverá realizar (m/h);
Pressão máxima do concreto na tubulação (bar);
Sobre consumo máximo permitido (%);
No Módulo Coletor que ficará na cabine da máquina Perfuratriz de Estaca Hélice Contínua, há uma porta para cabo de rede com acesso à internet e entrada para SIM Card de alguma operadora de telefonia celular com acesso a internet que o cliente possua.
Após finalizado o serviço de fundação em Estaca Hélice Contínua na obra, o Operador deverá enviar os dados das fundações da obra para o nosso serviço em nuvem, dessa forma é importante que o Módulo Coletor esteja conectado à internet através de um cabo de rede ou através do SIM Card.
Com os dados transferidos para nosso serviço em nuvem, o gestor conseguirá acessar os relatórios e gráficos de cada fundação.
Com o Módulo Coletor conectado à internet na execução das fundações, caso ocorra algum problema, o cliente dispõe de suporte remoto no Sistema Ss-C10HC, garantindo assim o bom andamento do serviço das fundações na obra.
O Suporte remoto proporciona para o cliente:
Diagnóstico remoto e assistência pelo nosso departamento técnico;
Serviço eficaz por meio de insights aprimorados;
Aumento do tempo de atividade e redução dos custos de serviço;
O Sistema Ss-C10HC instalado na Perfuratriz pode trabalhar com Tablet ou Celular.
Confira algumas características do Ss-C10HC:
- Desenvolvido para ser operado via Celular ou Tablet. Visualização de gráficos e relatórios no escritório via PC ou Tablet;
- Dispõe de tela gráfica para Celular, Tablet e PC;
- Apresenta em tempo real os parâmetros e gráficos;
- Dispõe de itens que auxilia a operação, aumentando a segurança e possibilitando a melhor execução da estaca;
- Os dados de cada fundação são transferidos pela internet via cabo de rede ou via sinal 4 ou 5G da Operadora de Celular;
- Diversas configurações de instalações para qualquer perfuratriz hidráulica;
- Sistema disponível em Português e de forma opcional em Espanhol, Francês, Inglês e Italiano;
- Sensor de Torque, Rotação, Inclinação, Profundidade e de Concreto, especificados para propiciar economia na manutenção e com maior durabilidade. Todos os Sensores enviam os dados para o sistema via sinal Wi-Fi;
- Capacidade de personalizações conforme necessidade do cliente;
A monitoração precisa e completa do processo da Estaca Hélice é a melhor maneira de assegurar a uniformidade. Com o Sistema Ss-C10HC o operador pode elevar o Trado Helicoidal a uma velocidade que assegura a qualidade enquanto otimiza a eficiência e economia da operação. Se o volume do concreto estiver abaixo do nível programado, é possível corrigir esta situação enquanto o concreto ainda está fluido.
