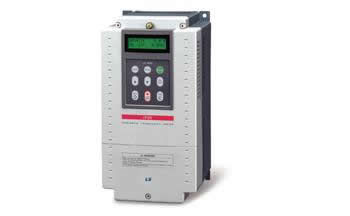

Abaixo segue as principais especificações do Inversor de Frequência iP5A, para maiores informações, por favor, consultar Downloads em nosso site:

- Fabricante: LS (LG Industrial Systems)
- País de Origem: Coréia do Sul
- Garantia: 1 ano

- Ideal para sistemas de bombeamento e ventilação
- Dual PID (Interno/Externo) para controle em cascata
- Prê PID e controle Feedforward
- MMC (controle de multiplos motores) até 4 motores auxiliares
- Sleep & Wake-up (Suspensão e reativação) para economia de energia
- Prê aquecimento para proteger o motor contra umidade
- Speed Search (Partida com motor girando em ambas as direções)
- Modo automático de economia de energia
- Pipe Broken (Tubulação Rompida) para evitar golpe de fluídos
- Modo IPF para partida após falha de alimentação
- Parada de Segurança contra interrupção de alimentação
- Controle V/f selecionável, Vetorial Sensorless
- Dualidade de potencias: TC (Torque Constante)/
TV (Torque Variável)
- Certificação Naval de DNV (Det Norske Veritas)
- Fácil de manusear:
- Modo Easy Start (Partida Fácil)
- Controle Local/Remoto
- Unidade de visualização selecionável em %, Bar, mBar, kPa, PSI e Pa
- Ventilador de resfriamento com controle On/Off a partir de 37kW [50HP]
- Mudança automática da frequência portadora
- Entrada de trêm de pulsos (Máx. 100kHz)
- Bornes de controle destacáveis
- Aberto para diversos tipos de comunicação:
- RS485 embarcado (LS Bus) como padrão
- RS485 (Modbus RTU / Metasys N2), DeviceNet,
Profibus-DP, Modbus TCP, LonWorks, BACnet,
CANopen, CC-Link como opcional
- Monitoração e parametrização via software Drive View 7

Para o modelo: SV___iP5A-2
Potência do motor:
- [HP]: de 1 a 40
- (Bomba / Ventilador) [kW]: de 0,75 a 30
- Corrente [A]: de 5 a 115
- (110% de sobrecarga): 110% por 1 minuto (Normal Duty)
Potência do motor:
- [HP]: de 0,5 a 30
- (Corrente normal) [kW]: de 0,4 a 22
- Corrente [A]: de 2,5 a 84
- (150% de sobrecarga): 150% por 1 minuto (Heavy Duty)
Taxa de saída:
- [kVA]: de 1,9 a 43,8
- Tensão [V]: Trifásico, 200 ~ 230V
- Frequência [Hz]: 0,01 ~ 120Hz
Taxa de entrada:
- Tensão [V]: Trifásico, 200 ~ 230V (-15% ~ +10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)

Para o modelo: SV___iP5A-4
Potência do motor:
- [HP]: de 1 a 600
- (Bomba / Ventilador) [kW]: de 0,75 a 450
- Corrente [A]: de 2,5 a 877
- (110% de sobrecarga): 110% por 1 minuto (Torque variável)
Potência do motor:
- [HP]: de 0,5 a 500
- (Corrente normal) [kW]: de 0,4 a 375
- Corrente [A]: de 1,25 a 731
- (150% de sobrecarga): 150% por 1 minuto (Heavy Duty)
Taxa de saída:
- [kVA]: de 2,0 a 699
- Tensão [V]: Trifásico, 380 ~ 480V
- Frequência [Hz]: 0,01 ~ 120Hz
Taxa de entrada:
- Tensão [V]: Trifásico, 380 ~ 480V (-15% ~ +10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)

Especificações de Controle:
-Método de controle: V/f, Compensação de escorregamento, Controle vetorial sensorless
- Resolução de veloc de ref.: Comando digital: 0.01Hz (até 100Hz), 0,1Hz (acima de 100Hz) / Referência analógica: 0.01Hz (Max freq., 60Hz)
- Precisão da frequência: Comando digital: 0.01% da freq. Máx. de saída. / Comando de sinal analóg. da 0.1% da freq. Máx. de saída
- Características de V/f: Linear, quadrático, V/f definido pelo usuário
- Capacidade de sobrecarga: 110% por 1 minuto, 120% por 1 minuto (baseado em ambiente de 25°C)
- Torque Boost: Torque boost manual (0 ~ 15%) automático

Operação:
- Display: 9 teclas e LCD (Cristal Líquido) de 2 x 16 caracteres
- Método de operação: Teclado / Terminal / Comunicação
- Ajuste de frequência: Analógica: 0 à 12V, -12 à 12V, 0 à 20mA, Pulso, Ext-PID / Digital: Teclado
- Características de operação: Frenagem CC, Limite de frequ., Salto de frequ., Segunda função, Compens. de deslizam., Preven. de giro de avan. e reverso, Rearme autom., By-pass variado, Auto-ajuste,
Ctrl PID, Arranque com motor girando (flying Start), Parada de emerg. (Safety Stop) Frenagem de fluxo (Flux Braking) Pré-PID, PID dual, MMC, Fácil Start, Pré aquecimento

Sinal de entrada:
- Sinal de sentido: Avanço / Retrocesso
- Multi-passo: Programável até 18 velocidades (Uso dás entradas de multi-função incluindo JOG e DWELL
- Tempo de acel./Desacel./ Multi-Passo: 0,1 ~ 6000 seg., Programável e selecionável até quatro tipos de ajuste (uso do rele de multi-função)
Curva de aceleração/desaceleração: Liner, curva U, curva S
- Parada de emergência: Interrompe o sinal de saída do inversor instantaneamente
- JOG : Operação por pulsos (JOG)
- Reposição de falhas: O estado de disparo se desativa quando a função de proteção está ativada

Sinal de saída:
- Estado de operação: Detecção de nível de frequência, Alarme de sobrecarga, Perda do sinal de entrada, Sobretensão, Subtensão, Aquecimento do inversor, Funcionamento, Parada, Velocidade constante, By-pass do inversor, Busca de velocidade.
- Saída de falhas: Saída á relé (30A, 30C, 30B) °© 250VAC 1A, 30VCC 1A
- Indicador: Frequência de saída, Corrente de saída, Tensão de saída, Tensão CC (2 selecionáveis) / Tensão de saída (0 ~ 10V)

Proteção:
- Trip: Sobretensão / Subtensão / Sobrecorrente1 / Sobre corrente 2 / falha de aterramento / Aquec. do inversor/ Aquec. do motor / Saída de fase aberta
Disp. por sobrecarga / Falha externa A, B / Erro de comunic. / Perda no comando da freq./ Falha no hardware/ falha na vent. / Erro de opções. etc.
- Alarmes: Prevenção de stall, Sobrecarga, Falha no sensor de temperatura

- Grau de proteção: IP20, UL Tipo 1 (0,75~11kW [1~15HP]), IP00/UL Tipo aberto (15~450kW [20~600HP])

Opções:
- Teclado, Cabo, Placa: Teclado LCD, cabo remoto (2m, 3m, 5m), Placa de expansão Sub-E (saída de corrente)
- Comunicação: DeviceNet, Profibus-DP, Modbus TCP, Modbus RTU, Matasys N2, LonWorks, BACnet, CC-Link, CANopen

Certificados Internacionais:
- RoHS
- CE
- QA
