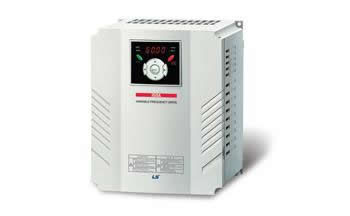

Abaixo segue as principais especificações do Inversor de Frequência iG5A, para maiores informações, por favor, consultar Downloads em nosso site:

- Fabricante: LS (LG Industrial Systems)
- País de Origem: Coréia do Sul
- Garantia: 1 ano

- Controle V/f ou Vetorial Sensorless Selecionável
- Controle de processo PID avançado
- Frequência de saída: 0,1 ~ 400Hz
- Margem de tensão de entrada -15% à +10%
- Proteção IP20, UL Tipo 1 (Opcional)
- Controle de um segundo motor e ajuste de seus parâmetros
- Transistor de frenagem dinâmica integrado como padrão
- Comunicação RS485 integrado (LS Bus / Modbus RTU)
- Cooler de resfriamento com controle On/Off e fácil substituição
- Teclado externo com cabo RJ45 (opcional)
- Atualização de funções
- Sleep & Wake-up (Suspensão e Reativação): Economia de energia
- Proteção KEB (Kinetic Energy Buffering: Acúmulo de energia cinética
- Algoritimo PWM de baixa fuga
- Filtro footprint integrado (Opcional)
- Função de segurança (Opcional)
- Entrada/Saída de trem de pulsos (máx. 50KHz) (Opcional)
- Opções de comunicações:
- DeviceNet, Ethernet (Ethernet/IP, Modbus TCP),
- CANopen, Profibus-DP
- Monitoração e parametrização via software Drive View 7

* Para Modelo: SV___iG5A-1
Potência do motor:
- [HP]: de 0,5 a 2
- [kW]: de 0,4 a 1,5
Taxa de saída:
- Capacidade Nominal [kVA]: de 0,95 a 3,0
- Corrente [A]: de 2,5 a 8
- Tensão [V]: Trifásico 200 ~ 230V
- Frequência [Hz]: 0,1 ~ 400Hz
Taxa de entrada:
- Tensão [V]: Monofásico, 200 ~ 230V (+10%, -15%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)

* Para Modelo: SV___iG5A-2
Potência do motor:
- [HP]: de 0,5 a 30
- [kW]: de 0,4 a 22
Taxa de saída:
- Capacidade Nominal [kVA]: de 0,95 a 33,5
- Corrente [A]: de 2,5 a 88
- Tensão [V]: Trifásico 200 ~ 230V
- Frequência [Hz]: 0,1 ~ 400Hz
Taxa de entrada:
- Tensão [V]: Trifásico 200 ~ 230V (+10%, -15%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)

* Para Modelo: SV___iG5A-4
Potência do motor:
- [HP]: de 0,5 a 30
- [kW]: de 0,4 a 22
Taxa de saída:
- Capacidade Nominal [kVA]: de 0,95 a 34,3
- Corrente [A]: de 1,25 a 45
- Tensão [V]: Trifásico 380 ~ 480V
- Frequência [Hz]: 0,1 ~ 400Hz
Taxa de entrada:
- Tensão [V]: Trifásico 380 ~ 480V (+10%, -15%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)

Especificações de Controle:
- Método de controle: V/f, Compensação de escorregamento, Controle vetorial sensorless
- Resolução de veloc de ref. :Comando digital: 0.01Hz / Referência analógica: 0.06Hz (Max freq., 60Hz)
- Precisão da frequência: Comando digital: 0.01% da freq. Máx. de saída. / Comando de sinal analóg. da 0.1% da freq. Máx. de saída
- Características de V/f: Linear, quadrático, V/f definido pelo usuário
- Capacidade de sobrecarga: 150% por 1 minuto
- Torque Boost: Auto e manual torque boost

Operação:
- Display: 7 teclas, LED 7 segmentos com 4 dígitos
- Método de operação: Teclado / Terminal / Comunicação
- Ajuste de frequência: Analog: 0 à 10V / -10 à 10V / 0 à 20mA / Digital: Teclado
- Características de operação: Controle PID / Operação Up-Down / Operation à três fios

Sinal de entrada:
-Terminal de multi-função: PNP / NPN selecionável
- (P1 ~ P8): 8 pontos (programáveis)

Sinal de saída:
- Relé de multi-função: Saída para falhas e status da saída do inversor/ (N.a., N.f.) até 250VAC, 1A / até 30VCC 1A 24VCC (Até 50mA)
- Saída analógica: 0 à 10VCC (até 10mA): frequência / corrente / tensão / tensão CC selecionável

Proteção:
- Trip: Sobretensão / Subtensão / Sobrecorrente / Sobre corrente 2 / falha de aterramento / Aquec. do inversor/ Aquec. do motor / Saída de fase aberta
Sobrecarga no inversor / Disp. por sobrecarga / Erro de comunic. / Perda no comando da freq./ Falha no hardware/ falha na vent./ Erro de frenag. etc.
- Alarmes: Prevenção de stall, Sobrecarga

- Grau de proteção: IP20, NEMA 1 (Opcional)

Opções:
- Cabo, Kit de conduite: Cabo remoto (1m/2m/3m/5m) mais teclado externo, kit de conduite para UL Tipo 1 (NEMA 1)
- Comunicação: DeviceNet, Ethernet(Ethernet/IP, Modbus TCP). CANopen, Profibus-DP

Certificados Internacionais:
- RoHS
- CE
- QA
